V錐流量計的安裝注意事項

點擊次數:2995 發布時間:2021-03-16 09:06:08
(1)測量液體流量

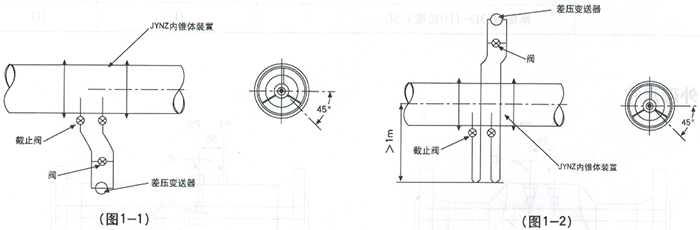

a.差壓變送器*好安裝在內錐體裝置的下方(圖1.1),這樣可以避免液體中氣體進入導壓管和變送器中。
b.如果變送器不得不安裝在內錐體裝置的上方(圖1.2),為了減少液體中的氣體進入導壓管內,應在內錐體裝置和導壓管之間裝U型彎管,且彎頭下端至少低于管道中心1米。
V錐流量計安裝示意圖
c.在水平或傾斜的管道上,如果將導壓管裝在內錐體裝置的上半部,這樣在導壓管內會積聚氣體,如果裝在內錐體裝置的下半部,會使沉積物落入導壓管內。因此,導壓管應自內錐體裝置的水平中心線兩端引出,或自水平向下小于4 5度引出。
(2)測量蒸汽流量
a.為了保證變送器不受蒸汽高溫的影響,在變送器和內錐體裝置之間必須安裝兩個位于同一高度的冷凝器,并在冷凝器、導壓管和高、低壓室內充滿冷凝水,避免高溫對變送器的影響。

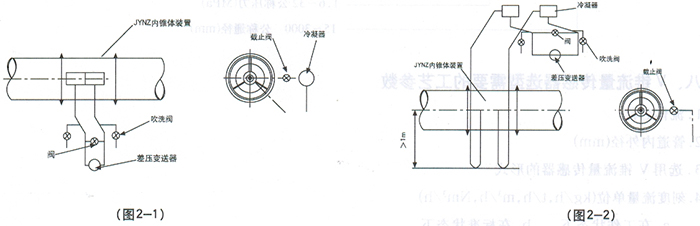

b.差壓變送器*好安裝在內錐體裝置的下方(圖2.1),這樣可以避免氣體進入導壓管和變送器中。冷凝器應安裝在盡量靠近內錐體裝置處。
c.如果差壓變送器不得不安裝在內錐體裝置的上方(圖2.2),應把冷凝器裝在高于差壓變送器的地方。
V錐流量計安裝示意圖
d.上述兩種安裝方法均在靠近變送器的地方裝有閥,以供吹洗導壓管。同時在內錐體裝置和冷凝器之間的導壓管上應加保溫層。
e.其他安裝方法參考(l)b、c。
(3)測量氣體流量

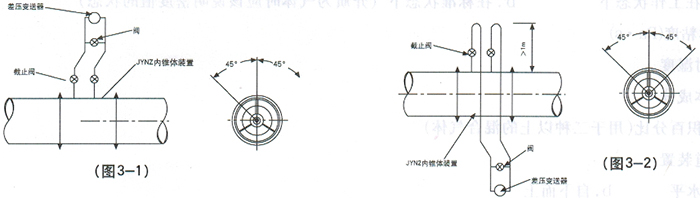

a.差壓變送器*好安裝在內錐體裝置的上方(圖3.1),這樣可以使導壓管內所產生的冷凝液流回管道。
b.如果變送器不得不安裝在內錐體裝置的下方(圖3.2),為了減少水份凝結在導壓管內,應從內錐體裝置引出的導壓管裝U型彎管,且彎頭上端至少高于管道中心1米。
V錐流量計安裝示意圖
c.在水平或傾斜的管道上,為了避免管道中冷凝液進入導壓管,導壓管應自內錐體裝置體的水平中心線上半部引出。
d.若氣體中含有污物或灰塵,在導壓管的轉彎地方應安裝十字接頭,以便清洗或吹洗。
